单级单吸离心泵串、并联工况模拟实验装置

打包发货

（日期：2023年3月16日）

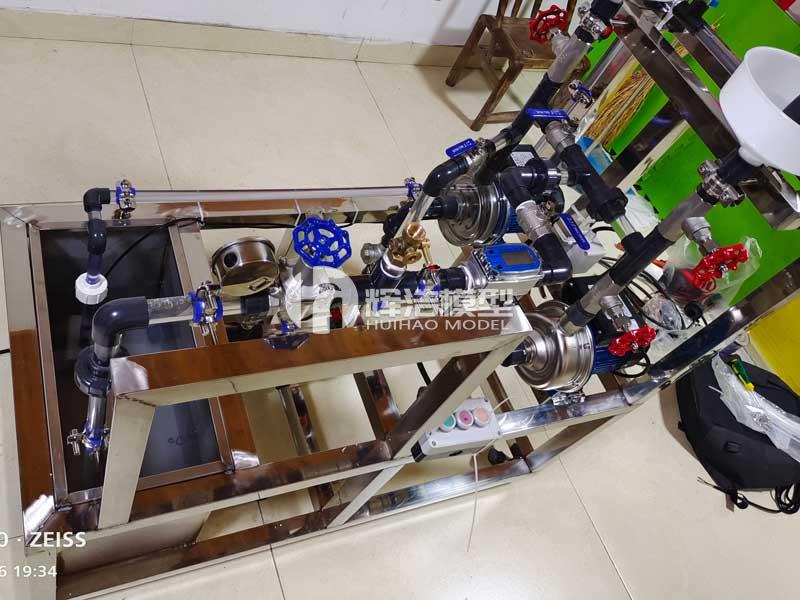

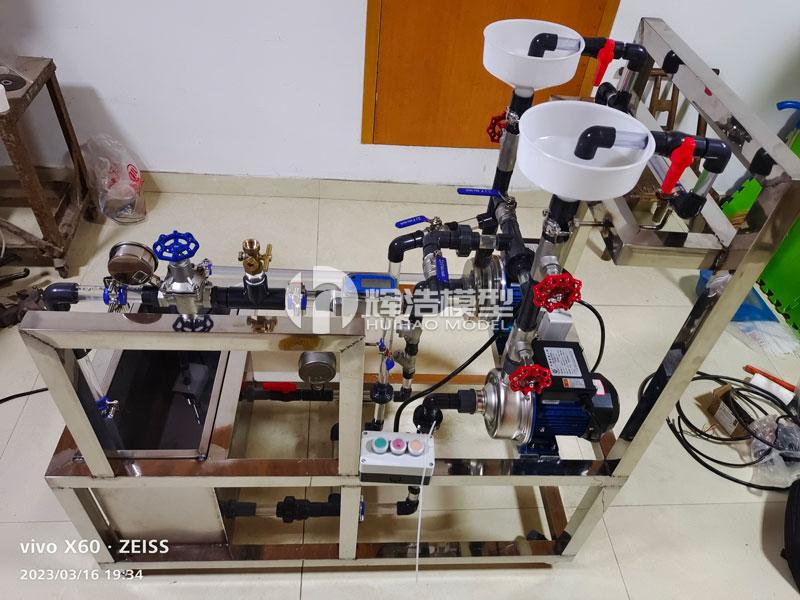

单级单吸离心泵串并联实验装置是四川化工职业技术学院定制的，完全按客户要求进行造型、材质与工艺上地设计，要点包含：

1、产品要求质量轻体积小，方便搬运，满足学生参加各类型活动及进出教室。我们选择的是骨架是正标#201不锈钢40*40方管焊接，不锈钢水箱，产品净重43公斤，带上包装箱总重76公斤，两个男生即可搬动。在尺寸上宽度为0.58米，可以轻松进出教室门，并架子下设计万向轮，方便搬运时推着走；

2、产品的包装箱是需要可以反复使用，学校会经常性的参加各种比赛活动，包装箱就必须要做到可重复利用，且拆装时要很方便。这里设计的是全蝴蝶螺栓连接，在不使用工具的情况下就可以实现拆装；

3、装置上管道需要透明，可以很清晰的看到水的流动及水的状态，管道设计为高透亮玻璃管道，并设计了全活接连接，方便拆卸与更换配件；

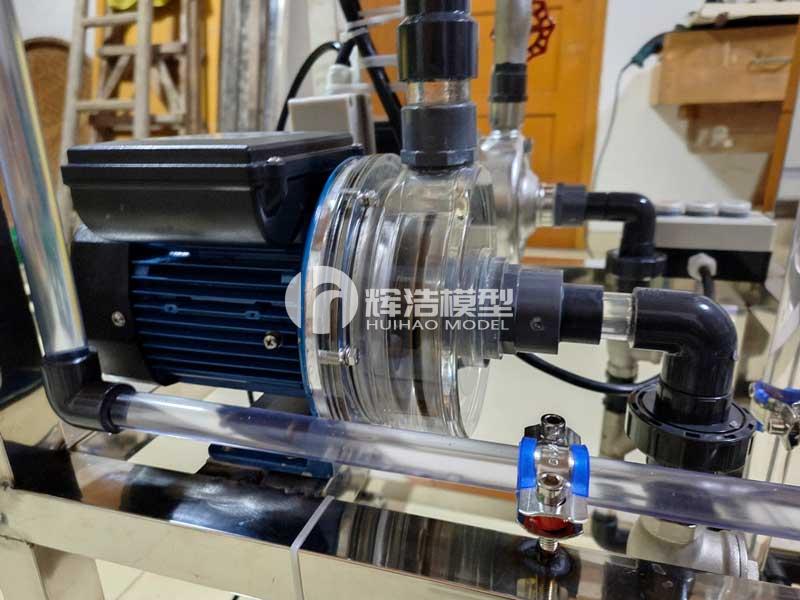

4、为了看清泵的工作原理，要求其中之一的泵头体制作成透明的。这里我们采用ISW型单级单吸离心泵，并将泵头体更换成高透压克力材质，内结构清晰可见。

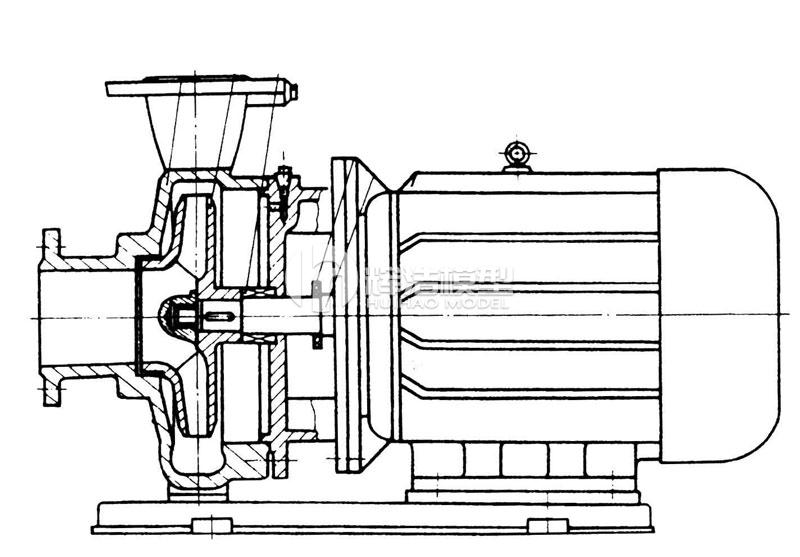

ISW型单吸单吸离心泵

5、模拟高程设计，因为泵的回水管是向下，在出口处安装可模拟高程的减压阀，并可进行压力调节，模拟不同的高程；

6、通过模拟不同高程，在并联与串联的工况下会产品相应的不同的流量与压力，以此来绘制相应的如下的特性曲线：

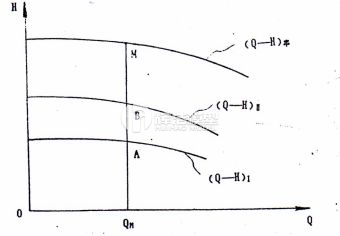

并联特性曲线参考示意             串联特性曲线参考示意

总的实验原理为在实际生产中，有时单台泵无法满足生产要求，需要几点组合运行。组合方式可以有串联和并联两种方式。
