宜万铁路工程技术沙盘模型：喀斯特地貌施工技术的立体呈现

（2012年9月份，中铁隧道二公司）

一、需求定制：深度还原高难度铁路工程的技术挑战

      2012年，中铁隧道二公司亟需一款能直观展示宜万铁路施工难度与技术突破的工程模型，用于内部技术交流及行业展会展示。我们团队与中铁隧道二公司技术部门展开多轮需求对接，明确核心诉求：以1:500比例还原6米长、2米宽的铁路线路，重点呈现喀斯特地貌、盾构机施工段、溶岩隧道施工三大技术难点。通过实地调研宜万铁路沿线地质资料，结合施工图纸与工程照片，朂终确定模型需涵盖齐岳山隧道巨型溶洞、马鹿箐隧道富水溶腔、宜昌长江盾构段等12处关键节点，真实再现“桥隧比94%”的“世界朂难铁路”建设场景。

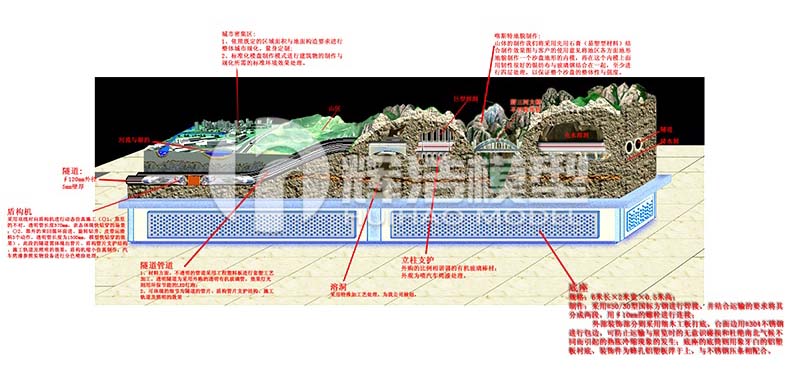

【沙盘设计效果简图】

二、匠心设计：用三维语言解读工程密码

为让复杂技术可视化，设计团队采用“地貌基底+动态施工”双层次呈现方案：

· 喀斯特地貌还原：通过数控雕刻与手工塑形结合，打造出海拔落差达30cm的立体地形，精准复刻溶沟、石芽、峰丛等典型地貌，并采用透明亚克力材质模拟地下暗河系统，直观展示“逢山开路、遇水架桥”的施工环境；

· 地质构造断面：沿线路纵向剖切3处关键隧道断面，运用不同颜色的ABS材料区分灰岩、页岩、砂岩地层，内嵌LED灯带标注断层破碎带与涌水点，动态演示施工中“先治水、后开挖”的技术逻辑；

· 动态施工模拟：在宜昌长江盾构段设置1:30比例盾构机模型，通过微型电机驱动实现刀盘旋转、管片拼装动态演示；溶岩隧道段则采用磁吸式溶洞模块，可手动演示“超前地质预报—注浆加固—分步开挖”的施工流程。

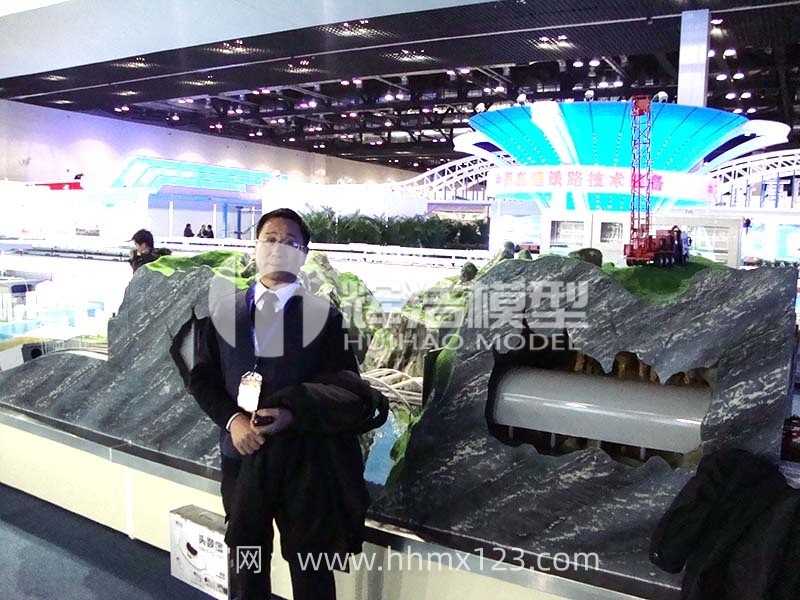

【隧道溶洞断面现场效果实拍】

三、精工制作：3000小时的毫米级追求

模型制作历经120天攻坚，严格遵循工程精度标准：

· 材料创新：主体框架采用防锈铝合金型材，确保6米结构不变形；山体表面使用高强度石膏与玻璃纤维复合材质，抗压强度达25MPa，可承受反复触摸；

· 工艺细节：隧道内壁按1:100比例雕刻出锚杆、钢拱架等支护结构，朂小零件精度达0.5mm；接触网系统采用直径0.3mm的镍钛合金丝，张力误差控制在±2N以内；

· 智能升级：集成多媒体控制系统，通过触摸屏可切换查看各工点施工视频、地质参数与技术专利，实现“一触即达”的交互式体验。

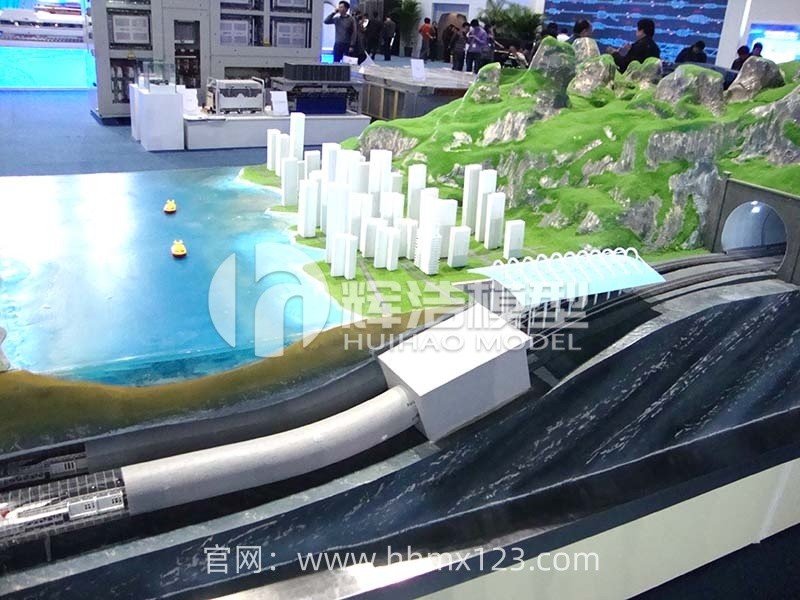

【盾构机施工段部分（穿越江河（海）及城市密集建筑物】

四、展会高光：亮相国际轨道交通展的技术名片

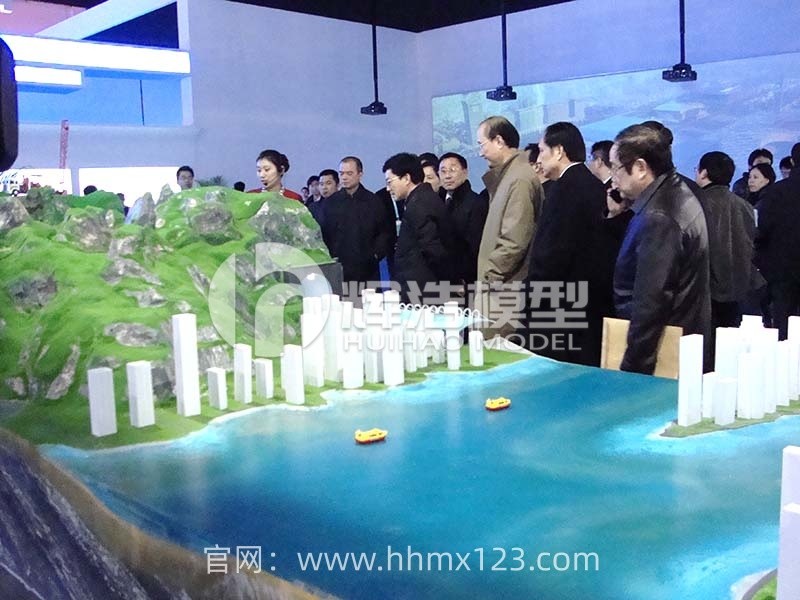

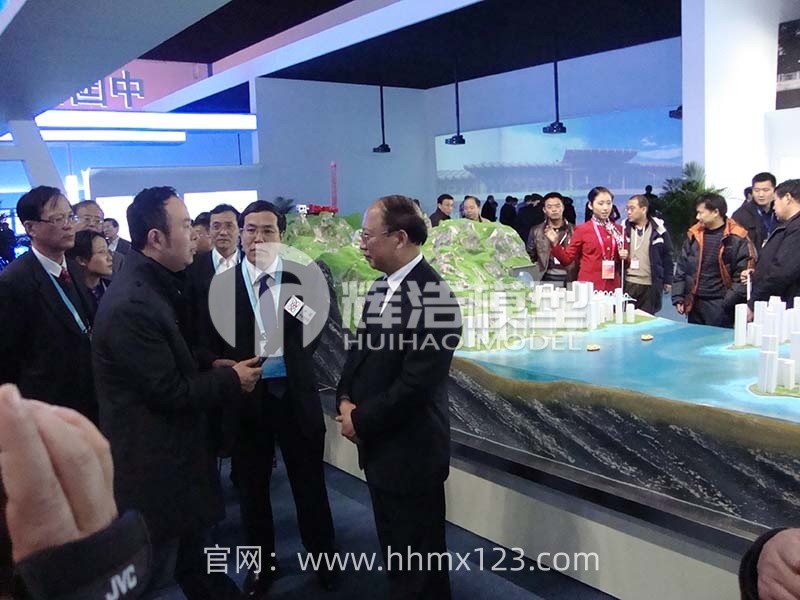

2012年10月，该模型在北京******会议中心第八届中国国际轨道交通技术展览会上惊艳亮相。展会期间，动态演示的盾构机施工过程吸引了包括中国铁路总公司、德国铁路集团等200余家单位驻足观摩，中铁隧道二公司技术团队通过模型直观讲解“高压富水地层盾构施工工法”“巨型溶洞处理技术”等8项******专利，达成技术合作意向12项，成为展会“更具技术价值展品”。

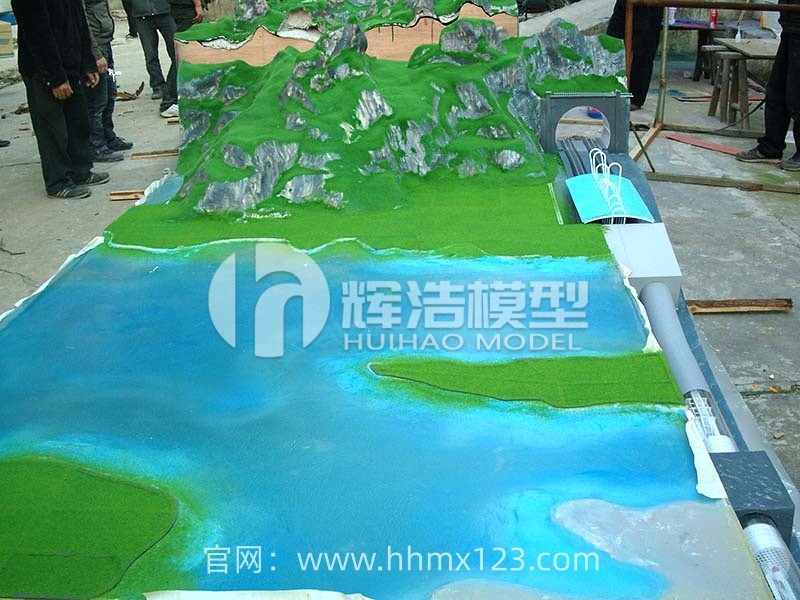

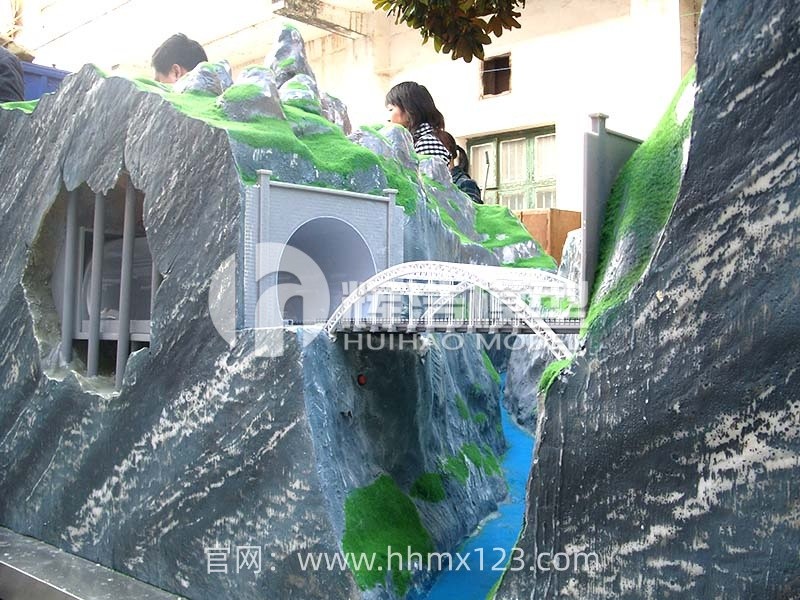

【生产过程留底】

五、适用场景：为工程领域提供多维价值

该模型已成为工程技术展示的标杆产品，广泛适用于：

· 施工企业：作为新员工培训教具，通过沉浸式体验帮助技术人员快速掌握复杂地质施工要点；

· 科研机构：用于隧道工程、地质灾害防治等领域的教学实验，可模拟不同工况下的施工方案优化；

· 政府与业主单位：在项目汇报、公众开放日中展示工程难点与技术创新，提升项目社会认知度；

· 职业院校：作为实训设备，让学生通过拆装溶洞模块、操作盾构模型，深化对理论知识的理解。

从需求沟通到展会亮相，宜万铁路工程技术沙盘模型以“科技+艺术”的融合创新，将枯燥的工程数据转化为生动的三维叙事。无论是喀斯特地貌的嶙峋起伏，还是盾构机的精准作业，每一处细节都凝聚着对工程精神的致敬，更开创了“工程模型+技术传播”的全新范式，为中国高铁技术走向世界提供了直观的视觉载体。
